Желобонакатные станки - это специализированное оборудования для монтажа грувлочных соединений труб. Прежде всего, давайте рассмотрим особенности и преимущества данного вида трубных соединений, набирающего все большую популярность.

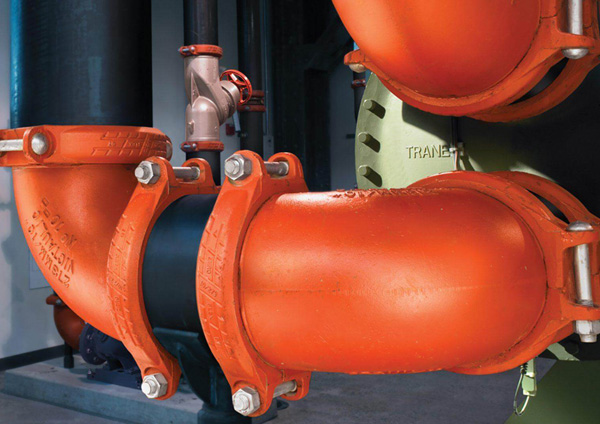

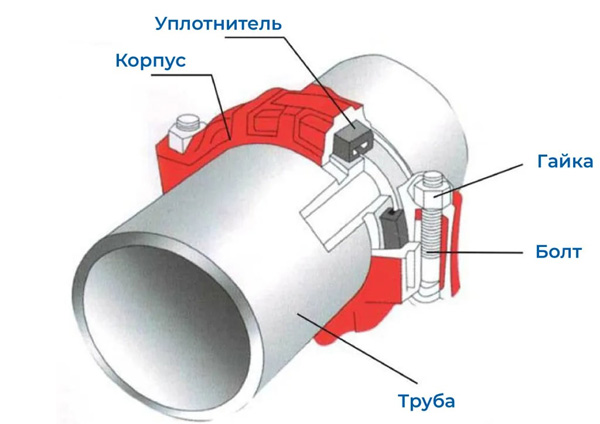

Соединение типа "грувлок" - это соединение труб специальными манжетами, которые монтируются с помощью винтов в специальные канавки (желобки), предварительно накатанные на трубах. Внутри манжет находится уплотнитель, который после затяжки манжеты (затяжка производится со строго определенным усилием) обеспечивает полностью герметичное соединение, способное выдерживать давление 50-60 бар.
Преимущества грувлочных соединений:
- Простота монтажа — не требуется сварка, тяжёлое оборудование или высокая квалификация персонала.
- Безопасность — отсутствуют горячие работы и искрообразование.
- Разборность — соединение можно быстро разобрать без повреждения труб.
- Компенсация подвижек — особенно актуально при монтаже в зданиях и на промышленных объектах.
- Универсальность — подходит для различных материалов труб и условий эксплуатации.
Когда грувлочные соединения только начали набирать популярность, канавки на трубах вырезались с помощью фрез. Это был довольно трудоемкий, неудобный и энергозатратный процесс. Поэтому вскоре были разработаны желобонакатчики - специальные машины, которые не вырезают из трубы металл (образуя при этом тонкие и слабые места), а продавливают канавки с помощью роликов на вращающихся трубах.
Принцип работы желобонакатчиков - вдавливание накаточного ролика с усилием в тело вращающейся трубы. Прижимные ролики поддерживают трубу изнутри, обеспечивая создание необходимого усилия. Таким образом, возле края трубы образуется ровная канавка ,необходимая в дальнейшем для установки соединительной манжеты. Два основных типа желобонакатчиков - ручные и электрические.
Ручные желобонакатчики используются в случаях, когда объем работ невелик. Их несомненное преимущество - отсутствие необходимости в электросетях, они легко могут использоваться в полевых условиях. Ручные желобонакатчики закрепляются на торце трубы, накаточный ролик вдавливается с помощью винта, а затем оператор начинает вращать желобонакатчик вокруг трубы с помощью специальной рукоятки, соединенной с ведущими (прижимными) роликами. Процесс требует времени, но результат соответствует всем требованиям грувлочных соединений.

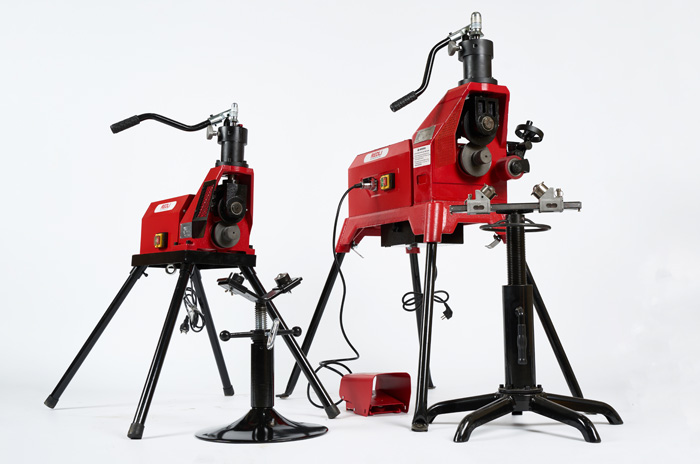

Электрические желобонакатные станки созданы для более крупных объемов работ, так как труба в них вращается с помощью электропривода, оператору надо лишь вдавить накаточный ролик в трубу. Эти станки позволяют работать с трубами больших диаметров - до 12" (300 мм) и выше. Так как с увеличением диаметра трубы толщина стенки также увеличивается, для вдавливания ролика могут потребоваться значительные усилия. Для облегчения работы оператора стали использовать гидравлические цилиндры - так появились электрогидравлические желобонакатные станки.
Мы предлагаем большой выбор электрогидравлических желобонакатчиков для труб различных диаметров. При больших объемах трувлочных соединений при прокладке трубопроводов эти машины станут незаменимыми помощниками, обеспечивая высокую производительность работ и неизменно надежное качество соединения. Наши специалисты всегда готовы помочь при выборе конкретной модели и дать все необходимые консультации.
